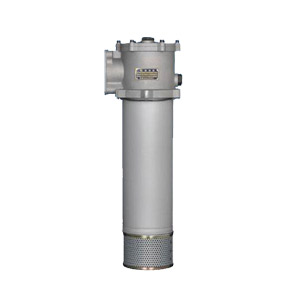

液压配件RFB-160回油滤油器

　　一、简介

　　RFB系列直回自封式磁性回油过滤器用于液压系统回油精过滤，滤除液压系统中由于元件磨损产生的金属颗粒,以及密封件磨损的橡胶杂质等污染物,使流回油箱的油液保持湾洁。

　　二、性能与特点

　　1、本过滤器可直接安装在油箱顶部,侧面或底部,过滤器滤头露于油箱外,筒体部分浸入油箱内,从而简化了系统管路,使系统布置较为紧凑。

　　2、本过滤器配有长久磁铁,可滤除油液中1微米以上的铁磁性颗粒。

　　3、具有旁通阀:冷油起动时,因系统液温过低,流量脉动等因素造成过滤器压差过大主机不能工作,以及滤芯被污染物堵塞情况下,滤盖下部并联的旁通阀会自动开启,(开启压力差为0.4MPa)以保护滤芯及系统正常工作。

　　4、具有止回阀:过滤器置于油箱侧边和底部,在更换滤芯时,油箱内的油液不会流出

　　5、设有液流扩散器,与筒体下部组成的液流扩散器能使回油平稳地流入油箱内,不易产生气泡,减少重新进入的空气,减弱已沉积污染物的骚动,目当旁通阀开启时,能起粗过滤作用。

　　6、具有目测指示和电发讯二合一发讯装置、溢流管、积污盅;当滤芯逐步堵塞后,可在目测表上观察滤芯堵塞情况,同时还可接电(发讯发讯值为0.35MPa)。在滤芯底部设置溢流管及积污盅，更换滤芯时可随同一起带出,从而避免了污染物重新掉入油箱内的现象。

　　7、滤芯过滤材质采用玻璃纤维,具有过滤精度高,通油能力大,原始压力损失小,纳污量大等优点,其过滤精度以过滤精度标过滤比β3、10、20≥200,符合IS0标准。

　　8、具有安装连接及更换旎芯方便的特点:进油口为法兰连接,对于滤头与油箱安装法兰,用户可按图表中尺寸在油箱板上设计并加工

　　6、只法兰螺孔即可。旋开过滤器顶盖可更换滤芯或向油箱内加油。

　　9、具有附带回油孔:在过滤器滤头侧面与顶部设有两个小回油孔可作系统中少量油液回入油箱过滤或向油箱少量加油之用,过滤器装在油箱侧面或底部时,旋开小孔盖又可放除过滤器内含有污染杂物的油液,从而延长滤芯使用寿命,又有利于油液的净化。
