CY型测压装置（液压配件）

　　测压装置是用来测试液压系统中压力点压力的,油液通过测压接头、软管总成到耐震压力表。在常规的液压系统中,要测试各压力点的压力,必须在各压点处安装压力表及压力表开关,如采用测压装置,各测压点只要安装测压接头,就可测试各压力点的压力,省去了压力表及压力表开关,从而简化管路。

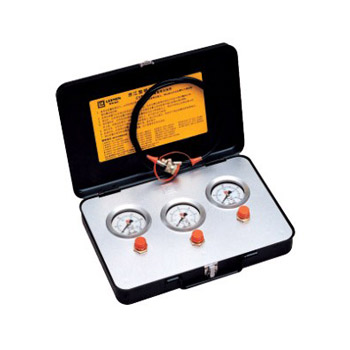

　　测压装置分:三表式、二表式、单表式三种。

　　测压装置各压力表的量程范围

　　注:上表各种压力表量程及软管总成长度可根据用户要求改变,在订货时特殊说明。压力表量程从大到小依次编写。

　　型号举例:

　　需要CY型双表式测压装置时,如大量程为40MPa,测压装置的

　　接口螺纹为M16,测压接头为PT-00,则订货号为:CY-240-M16P0

　　在测压接头上,即可进行压力检测。

　　5、测压完毕,必须先拧下测压接头端的软管接头,旋上防尘盖

　　后,方可拧下测压装置端的软管接头。

　　6、检测完毕,应将测压装置上的油污擦干净,盖好盖子并锁上。

　　7、测压装置在使用和保管时,严防碰撞,压力表使用半年后应送检。
